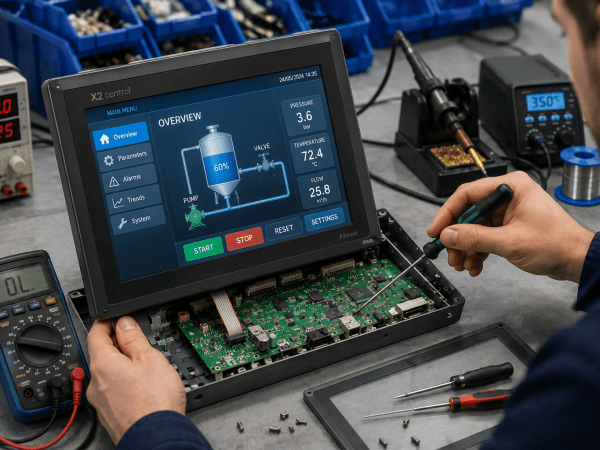

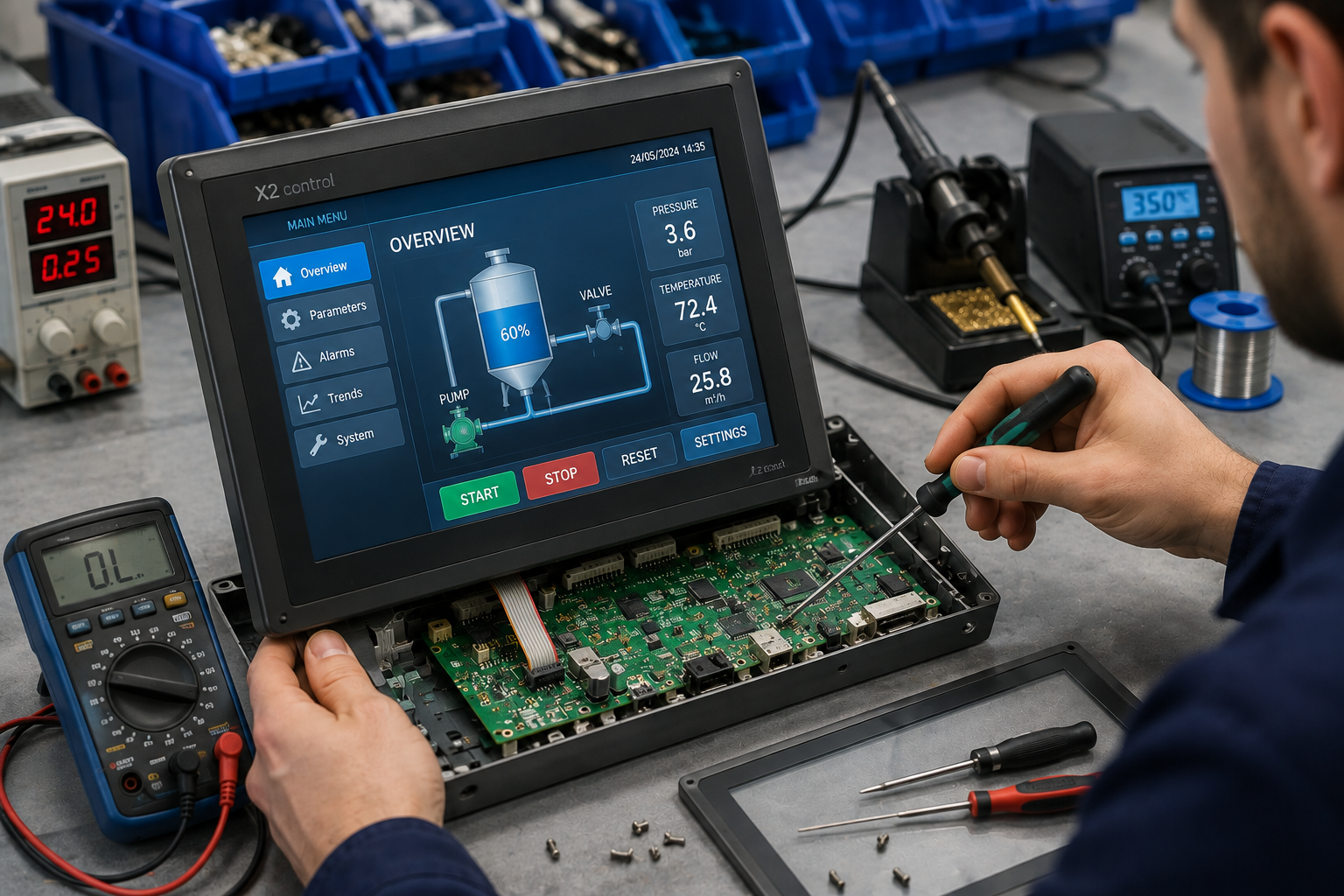

Профессиональное восстановление HMI-панелей для промышленного оборудования

Современное производство все сильнее зависит от надежности электронной автоматики. Операторская панель управляет визуализацией процессов, показывает состояние оборудования, передает команды и предупреждает о неисправностях. Если интерфейс внезапно перестает работать, последствия могут затронуть целый технологический участок. Именно поэтому ремонт панелей оператора HMI требует профессионального подхода, точной диагностики и понимания принципов работы промышленных систем. Грамотное восстановление позволяет вернуть устройство в строй без срочной модернизации всей линии и связанных с ней дополнительных расходов.

Почему исправная HMI-панель так важна для производства

HMI выполняет роль связующего звена между человеком и системой автоматизации. На экране отображаются основные параметры технологического процесса, показания датчиков, состояние приводов, аварийные сообщения и доступные режимы работы.

Через сенсорный интерфейс оператор может запускать и останавливать отдельные процессы, изменять настройки, выбирать рецептуры и контролировать работу производственного оборудования.

Даже если контроллер продолжает выполнять заложенную программу, выход панели из строя способен серьезно осложнить эксплуатацию линии. Персонал теряет привычный инструмент контроля, а доступ к части функций становится ограниченным.

На предприятиях с непрерывным циклом это особенно критично. Чем дольше оборудование остается недоступным для полноценного управления, тем выше вероятность финансовых потерь из-за простоя.

Какие неисправности встречаются чаще всего

Операторская панель состоит сразу из нескольких функциональных узлов, поэтому симптомы поломки могут заметно различаться.

Одной из типичных проблем считается отказ сенсорного экрана. Пользователь нажимает на нужную область, но устройство не реагирует или распознает команду неправильно. Иногда часть экрана работает нормально, а отдельные зоны полностью теряют чувствительность.

Не менее распространены проблемы с изображением. Дисплей может стать слишком тусклым, начать мерцать или показывать полосы. В некоторых случаях подсветка не включается вообще.

Также встречаются:

• циклические перезагрузки;
• полный отказ после подачи питания;
• ошибки загрузки;
• зависание интерфейса;
• потеря связи с контроллером;
• неисправность коммуникационных портов;
• повреждение внутренних шлейфов;
• дефекты разъемов;
• сбои памяти;
• повреждение программного проекта.

Каждый из этих симптомов требует отдельной проверки. Попытка определить неисправность только по внешним признакам нередко приводит к ошибочному ремонту.

Почему панели выходят из строя

Промышленное оборудование рассчитано на сложные условия эксплуатации, но абсолютной защиты от износа не существует.

Одним из главных факторов является температура. Электроника часто устанавливается внутри шкафов управления, где одновременно работают блоки питания, контроллеры и преобразователи. Если вентиляция недостаточна, внутренние компоненты длительное время подвергаются воздействию повышенной температуры.

Свою роль играет и пыль. Она оседает на платах, разъемах и элементах охлаждения, ухудшая теплоотвод и создавая условия для появления нестабильных контактов.

На ресурс электроники также влияют влажность, вибрации и скачки напряжения. При длительной эксплуатации постепенно изнашиваются конденсаторы, подсветка дисплея и сенсорный слой.

Кроме того, причиной отказа может стать механическое повреждение. Операторские панели устанавливаются непосредственно в рабочей зоне, поэтому риск удара или сильного давления на экран полностью исключить невозможно.

Почему нельзя начинать ремонт с простой замены деталей

Если HMI перестала показывать изображение, логичным решением кажется замена дисплея. Однако отсутствие картинки не всегда связано именно с экраном.

Причина может находиться в контроллере подсветки, цепях питания или электронной плате. В таком случае новый дисплей не устранит неисправность.

Похожая ситуация возникает при проблемах с сенсором. Неработающий тачскрин может быть следствием повреждения самого сенсорного стекла, неисправности контроллера или нарушения соединения со шлейфом.

Поэтому профессиональное восстановление начинается с диагностики, а не с покупки комплектующих.

Последовательная проверка позволяет установить настоящий источник проблемы и избежать ненужных расходов.

Что включает профессиональная диагностика HMI

Диагностика операторской панели представляет собой комплекс процедур, направленных на проверку аппаратной и программной части.

В первую очередь оценивается состояние устройства и характер неисправности. Важно понять, когда проявляется проблема: сразу после включения, после прогрева или только при подключении к промышленной сети.

Далее могут проверяться:

• входные цепи питания;
• преобразователи напряжения;
• электронная плата;
• дисплейный модуль;
• система подсветки;
• сенсорный экран;
• контроллер тачскрина;
• память;
• коммуникационные интерфейсы;
• разъемы и шлейфы.

Если аппаратная часть работает корректно, специалисты переходят к анализу программного обеспечения.

Такой подход помогает разделить электронные и программные неисправности и выбрать оптимальный способ восстановления.

Компонентный ремонт может быть выгоднее замены платы

Одно из главных преимуществ профессионального сервиса — возможность ремонта на уровне отдельных компонентов.

Если на основной плате вышел из строя конкретный электронный элемент, далеко не всегда необходимо менять весь модуль. После диагностики поврежденный компонент можно заменить, а затем проверить работу соседних цепей.

Компонентное восстановление особенно важно для старых моделей промышленной автоматики.

Производство конкретной серии может быть прекращено, а новая совместимая плата уже недоступна. В такой ситуации ремонт существующего устройства помогает избежать сложного поиска комплектующих или полной модернизации системы.

При этом важно учитывать экономическую целесообразность. Если плата получила серьезные повреждения, восстановление может оказаться слишком сложным. Решение принимается только после диагностики.

Восстановление сенсорного экрана

Сенсор относится к наиболее интенсивно используемым элементам операторской панели.

В течение рабочей смены персонал может совершать сотни нажатий. Со временем чувствительность тачскрина снижается, появляются плохо реагирующие области или ошибочные срабатывания.

В подобных случаях иногда достаточно заменить сенсорный элемент без полной замены дисплейного модуля.

Перед ремонтом важно убедиться, что проблема действительно связана с тачскрином. Для этого проверяются шлейф, контроллер и электронная плата.

После установки нового сенсора требуется тестирование по всей площади экрана. Все зоны должны одинаково корректно реагировать на команды.

Почему важно сохранить программный проект

HMI — это не только электронное устройство, но и носитель программной конфигурации.

В памяти панели могут храниться экраны визуализации, параметры связи, аварийные сообщения, технологические рецептуры и уровни доступа.

Если устройство выходит из строя, потеря проекта способна создать значительно больше проблем, чем сама аппаратная неисправность.

Поэтому при наличии технической возможности перед сложным вмешательством желательно создать резервную копию данных.

Сохраненный проект позволяет быстрее восстановить работу системы после ремонта или при необходимости перенести настройки на другую панель.

Для промышленных объектов резервное копирование должно быть частью регулярного обслуживания автоматики.

Чем профессиональный ремонт отличается от временного решения

Иногда неисправную панель удается запустить после перезагрузки, очистки контактов или временного восстановления соединения. Однако такой результат не гарантирует стабильной работы.

Если причина отказа остается неустраненной, проблема может повториться в самый неудобный момент.

Профессиональный сервис предполагает поиск первопричины. После ремонта устройство должно пройти проверку в разных режимах, включая длительную работу.

Оцениваются стабильность питания, корректность изображения, работа сенсорного интерфейса и надежность обмена данными.

Только после комплексного тестирования можно говорить о полноценном восстановлении HMI.

Почему ремонт помогает избежать дорогой модернизации

Замена старой панели на современную модель кажется простым вариантом, но на практике она может потребовать серьезной адаптации.

Новая HMI способна отличаться размерами корпуса, разрешением экрана, интерфейсами подключения и программной платформой.

В результате приходится переделывать монтажное отверстие, изменять проект визуализации и настраивать связь с контроллером.

Иногда требуется частичная корректировка программы автоматизации.

Если существующая панель подлежит восстановлению, всех этих работ можно избежать. Она возвращается в систему с прежней конфигурацией и продолжает выполнять привычные функции.

Такой вариант особенно выгоден для производственных линий, которые стабильно работают и не нуждаются в масштабной модернизации.

Когда восстановление особенно актуально

Профессиональный ремонт становится наиболее привлекательным решением в нескольких ситуациях.

Прежде всего это касается оборудования, снятого с производства. Найти полностью совместимую замену для старой HMI бывает сложно, особенно если требуется сохранить существующий проект.

Восстановление также полезно, когда новая панель имеет длительный срок поставки.

Если производство простаивает, ожидание оборудования может стоить значительно дороже самого ремонта.

Еще одна ситуация — отсутствие необходимости обновлять систему. Когда линия выполняет свои задачи и остается технически актуальной, менять исправные компоненты только из-за одной неисправной панели не всегда рационально.

Как продлить срок службы HMI после восстановления

Ремонт устраняет последствия неисправности, однако важно снизить риск повторного отказа.

Для этого необходимо следить за условиями эксплуатации оборудования.

Особое внимание стоит уделять температуре внутри шкафа управления. Фильтры и вентиляционные отверстия нужно своевременно очищать, а неисправные вентиляторы — заменять.

Не менее важна стабильность питания. Если в сети регулярно возникают скачки напряжения, требуется проверить защитные устройства и источники питания.

Поверхность экрана следует очищать мягкими средствами без агрессивных химических компонентов.

Также полезно периодически осматривать кабели и разъемы, особенно если оборудование работает в условиях постоянной вибрации.

Какие признаки нельзя игнорировать

Поломка далеко не всегда происходит внезапно. Часто оборудование заранее предупреждает о проблеме.

Признаками приближающегося отказа могут быть:

• снижение яркости дисплея;
• задержка реакции сенсора;
• случайные перезагрузки;
• периодическое зависание;
• нестабильная связь;
• локальный нагрев корпуса;
• появление полос на изображении;
• увеличение времени загрузки.

Если подобные симптомы появляются регулярно, лучше провести диагностику заранее.

Плановый ремонт гораздо проще организовать, чем аварийное восстановление после полной остановки технологической линии.

Профессиональный сервис сохраняет ресурс промышленной автоматики

Операторская панель занимает сравнительно немного места, но ее роль в системе управления трудно переоценить. От исправности HMI зависит удобство работы персонала, возможность быстро реагировать на аварийные ситуации и стабильность контроля технологических процессов.

Профессиональное восстановление позволяет точно определить причину неисправности, заменить поврежденные компоненты и сохранить программную конфигурацию.

Вместо срочной покупки новой техники предприятие получает возможность вернуть в работу уже интегрированное оборудование и избежать дополнительной перестройки системы.

При регулярной диагностике, профилактике и бережной эксплуатации срок службы HMI можно заметно увеличить. Такой подход снижает риск незапланированных простоев, делает расходы на обслуживание более предсказуемыми и позволяет эффективнее использовать ресурс всей промышленной автоматики.
